引言

碳纤维复合板以其优异的比强度、比模量和可设计性，在航空航天、新能源汽车、风力发电叶片及高端体育器材等领域得到广泛应用。复合材料对冲击载荷极为敏感，低速冲击即可造成基体开裂、纤维断裂和层间分层等内部损伤，且往往表面无明显痕迹，严重威胁结构安全。因此，对碳纤维复合板进行落锤冲击试验，并借助仪器化复合材料落锤冲击试验机获取完整的冲击力—位移—时间曲线，成为评价其抗冲击性能的核心手段。

一、什么是仪器化落锤冲击试验

传统落锤冲击试验仅能提供“冲断/未冲断”的定性结果，而仪器化落锤冲击试验机在锤头及砧座处安装高精度载荷传感器与位移/速度测量装置，可实时采集冲击过程中的力、位移、时间、能量等信号。通过对这些信号的积分与微分，可进一步得到冲击总能量、吸收能量、最大冲击力、损伤阈值载荷、刚度变化等关键参数，从而定量表征碳纤维复合板的损伤萌生与扩展行为。

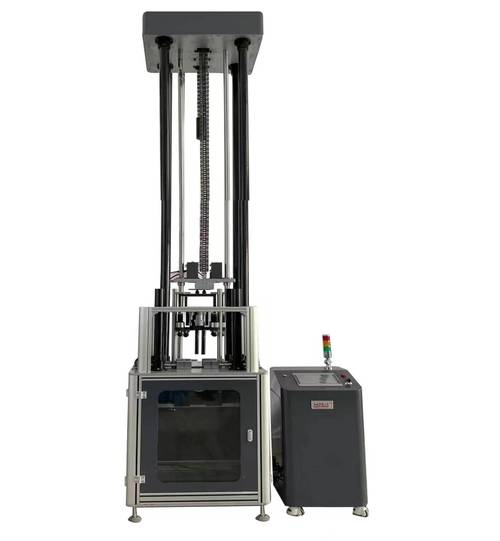

二、仪器化落锤冲击试验机的基本组成

1. 主机框架与导向系统：保证锤头垂直自由下落，减少侧向摩擦干扰。
2. 落锤与锤头：锤头形状通常为半球形，质量可调，以实现不同冲击能量。
3. 载荷传感器：安装于锤头内部或砧座上方，量程需覆盖冲击峰值力，动态响应频率高。
4. 速度/位移测量单元：常用光电传感器、磁栅尺或高速激光位移计，测定锤头下落速度及位移。
5. 一/二级缓冲与防二次冲击装置：防止锤头回弹造成多次冲击。
6. 数据采集与分析系统：高速采集卡与专用软件，实现信号滤波、曲线绘制及能量计算。
7. 环境箱（可选）：用于高低温、湿度等环境下的冲击试验。

三、针对碳纤维复合板的关键试验要点

• 试样制备：按ASTM D7136、ISO 18352等标准裁切层合板，常用尺寸为100 mm × 150 mm，厚度按实际应用。
• 冲击能量选择：可参照ASTM D7136建议，通过落锤质量与高度组合调节，使冲击能量接近于结构可能遇到的低能量冲击（1 J/mm～10 J/mm）。
• 锤头直径：冲击碳纤维复合材料常用20 mm或16 mm半球形锤头，以模拟不同冲击源。
• 边界条件：采用标准夹具实施简支或夹持边界，保证可重复性。
• 信号处理：由于复合材料破坏过程伴随高频振荡，需根据标准进行低通滤波（如SAE 1 kHz或ASTM要求的滤波），以去除噪声并准确识别峰值力。

四、仪器化冲击试验获取的核心数据

1. 力—时间曲线：用于判断损伤起始与扩展阶段，典型特征包括初始赫兹接触、峰值载荷下降、载荷震荡等。
2. 位移—时间曲线与速度变化：计算冲击能量的核心依据。
3. 力—位移曲线：曲线下面积即吸收能量，直线段斜率为接触刚度率。
4. 能量—时间曲线：可明确区分弹性响应和损伤消耗。
5. 损伤阈值：由力—时间曲线显著下降点或声发射辅证确定。

依据这些数据可对碳纤维复合板进行多层分级评价，也为有限元模型验证提供基准数据。

五、选型与配置建议

• 明确测试标准：ASTM D7136/D7136M、ISO 18352、EN 6038等均对仪器化落锤有详细要求，选购设备应满足不同标准切换。
• 动态量程与频响：确保传感器动态量程峰值不超过满量程80%，且一阶共振频率高于20 kHz。
• 自动化程度：自动提升、自动对中、防二次冲击、自动判定伤害等功能可提高效率。
• 夹持系统：针对碳纤维板易滑移或损伤边缘的特性，推荐液压或气动夹持，并可施加预紧力控制。
• 温湿度扩展：针对航空复合材料，环境箱的温度范围多在-70 ℃～150 ℃，需配合锤头绝热结构。

六、

碳纤维复合板落锤冲击试验机和仪器化复合材料落锤冲击试验机已从简单的破坏试验进化为精密测量装备的代名词。通过仪器化改造，研究人员可以直读动力学响应中的所有关键参数，在宏观冲击形貌与微观损伤机制间建立定量构效关系。这对提升复合结构损伤容限、优化铺层设计及验证数值分析方法意义重大。对实验室而言，按照标准选择合理的仪器配置、规范的信号处理和试样工艺，才能获得可靠且可重复的试验数据，真正为工程安全与材料创新提供数据支撑的能力。
